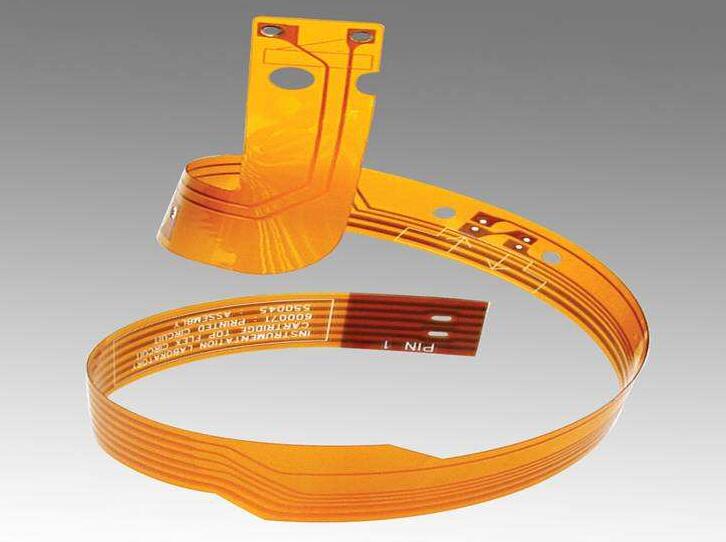

華北地區柔性線路板：詳解FPC線路板手工焊接的四大注意事項

　　因為FPC的特殊性，在手工焊接FPC的時候，需要特別小心，下面小編整理了四個需要注意的地方，希望對大家有幫助。下面小編來詳細的說明。

　　(1)烙鐵頭與兩被焊件的接觸方式

　　接觸位置：烙鐵頭應同時接觸要相互連接的2個被焊件(如焊腳與焊盤)，烙鐵一般傾斜45度，應避免只與其中一個被焊件接觸。當兩個被焊件熱容量懸殊時，應適當調整烙鐵傾斜角度，烙鐵與焊接面的傾斜角越小，使熱容量較大的被焊件與烙鐵的接觸面積增大，熱傳導能力加強。

　　接觸壓力：烙鐵頭與被焊件接觸時應略施壓力，熱傳導強弱與施加壓力大小成正比，但以對被焊件表面不造成損傷為原則。

　　(2)焊絲的供給方法

　　焊絲的供給應掌握3個要領，既供給時間，位置和數量。

　　供給時間：原則上是被焊件升溫達到焊料的熔化溫度是立即送上焊錫絲。

　　供給位置：應是在烙鐵與被焊件之間并盡量靠近焊盤。

　　供給數量：應看被焊件與焊盤的大小，焊錫蓋住焊盤后焊錫高于焊盤直徑的1/3既可。

　　(3)焊接時間及溫度設置

　　A、溫度由實際使用決定，以焊接一個錫點4秒最為合適，最大不超過8秒，平時觀察烙鐵頭，當其發紫時候，溫度設置過高。

　　B、一般直插電子料，將烙鐵頭的實際溫度設置為(350~370度);表面貼裝物料(SMC)物料，將烙鐵頭的實際溫度設置為(330~350度)

　　C、特殊物料，需要特別設置烙鐵溫度。FPC，LCD連接器等要用含銀錫線，溫度一般在290度到310度之間。

　　D、焊接大的元件腳，溫度不要超過380度，但可以增大烙鐵功率。

　　(4)焊接注意事項

　　A、焊接前應觀察各個焊點(銅皮)是否光潔、氧化等。

　　B、在焊接物品時,要看準焊接點，以免線路焊接不良引起的短路

　　以上就是華北地區柔性線路板：http://www.1902dy.com/news-gs/334.html 小編整理的關于FPC線路板手工焊接的四大注意事項，希望對大家在工作中有所幫助，如還有不清楚的地方，請聯系我司客服為您解答。
