四川柔性線路板：FPC軟板SMT固定托板的3種夾具方案

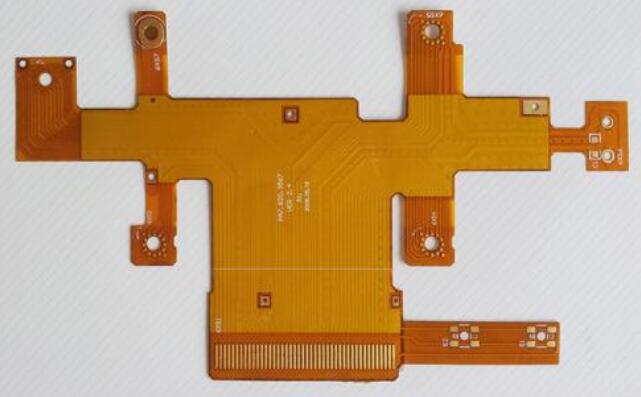

　　軟板的柔韌度比較高，在貼片時很多時候會用到夾具，根據固定方式和材料的不同可分為：硅膠貼附托板、耐高溫膠紙貼附托板、磁性托板等，下面小編來詳細的說一說。

　　1. 硅膠貼附托板

　　它是利用硅膠的粘性固定FPC。在托板加工完成后要在托板上印刷硅膠或貼硅膠膜。

　　這種托板的優點是：節約成本，可反復使用;節約人員，效率高;表面平整，利于印刷;爐后取板方便、快捷。缺點是：要對貼硅膠貼的位置沉槽，增加了夾具的設計和制作復雜度;貼硅膠貼對應FPC的位置不能有元件;硅膠使用壽命較短，維護(硅膠失效時需要更換等)工作量大。

　　2.高溫膠紙貼附托板

　　它是在FPC上貼高溫膠紙，其托板加工完成后無需后工序。這種托板的優點是：固定良好，過爐不掉板;無需特別維護。缺點是：高溫膠紙成本高;人員浪費，效率低;爐后取板撕膠紙時易刮傷FPC表面;容易造成FPC附膠。

　　高溫膠紙的成本高是這種方法的主要缺陷之一，為了降低此成本，我們找到了一種白色日本耐高溫膠紙，這種膠紙可以重復循環5次，大大降低了高溫膠紙的成本。

　　3.磁性托板

　　它是在加工托板的時候在托板中嵌入高溫磁鐵，將FPC定位到托板上后，蓋上壓片，壓片中含有鐵元素，可以與托板中的磁鐵產生磁場的吸引力，將FPC牢牢的夾在托板和壓片中間。

　　這種托板的優點是：固定良好，過爐不掉板;無需特別維護。成本一次投入，無后續費用累計，總成本低;可明顯改善金手指附錫的問題。缺點是：制作復雜，周期長;初期投入成本高;壓片易變形;不適用于阻焊層采用PSR或PSC類的FPC。

　　以上的3種夾具方案，并沒有說哪一種一定好于另一種。我們在選用夾具設計方案時，需要綜合考慮產品的特點、訂單量等因素。
